全桥式刮泥机
  • 全桥式刮泥机

全桥式刮泥机

所属类别:中心传动刮吸泥机

产品规格:

详细内容

周边传动式刮泥机是把传动装置布置在沉淀池的边缘上,一般采用对称布置。所以需要在池子的两边各设置一套传动装置,包括电机、减速机、齿轮组、传动轴、轴承及轮子等。分为:全桥式、半桥式

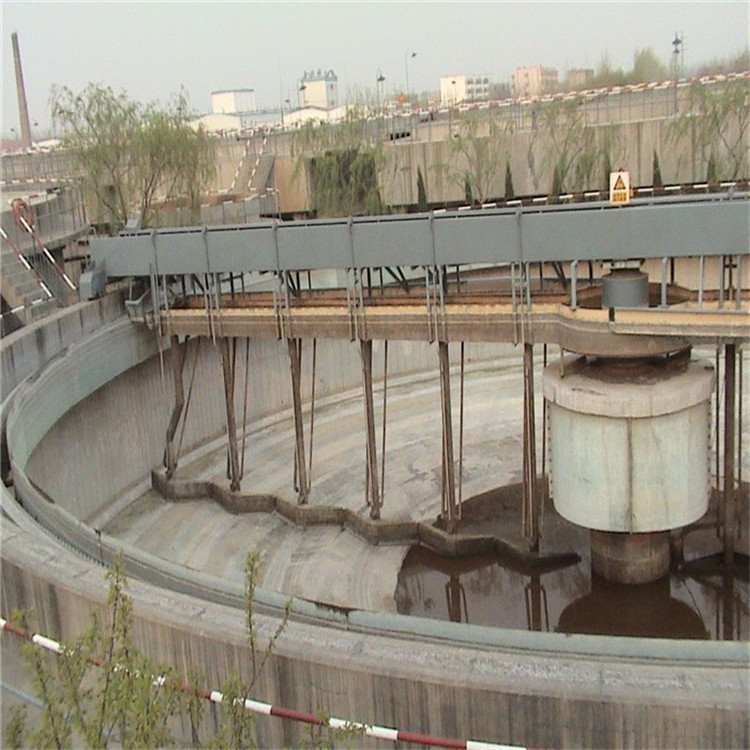

(一)全桥式

组成结构

主要由工作桥、中心支座、刮板桁架、驱动装置、稳流筒、撇渣板、浮渣斗、刮泥板、集电装置等部件组成。

适用范围:

此设备适用于大型(一般指水量大于600立方/小时,池径大于20米)污水厂的初沉及二沉池中,刮、集池底沉泥,一般上部设浮渣(或浮沫)刮集系统,中心进水,周边出水,中心排泥。

工作原理:

在动力装置的驱动下,刮板桁架和刮泥板装置围绕中心支座缓慢旋转,将沉淀于池底的污泥向中心集泥坑刮集,通过池内的水位压力差将泥斗内的污泥排出池外,同时撇渣板将浮渣撇至浮渣斗内,经浮渣斗自动冲水或自流将浮渣排出池外。

(二)半桥式

结构:

整机主要由桥架、驱动装置、立轴、水下轴承、双刮臂和刮泥板组成

工作原理:

沉淀池污水经工作桥下的进水管流入导流筒,在导流筒伞形罩的均匀分配下,呈扩散状流向池周,污泥依靠自重沉降于池底,刮板在刮臂的带动下缓慢旋转,经分离后的上清液通过出水堰板排出池外,沉淀后的污泥由刮板沿池周刮向中心集泥坑,依靠液体静压作用经排泥管排至池外。

产品特点:

1:采用铰支结构,承载效果好

2:设有保护装置,性能好

3:采用轴装式减速机,结构紧凑
