一体化地埋式污水处理设备

说

明

书

设备的选用

     在选用该设备之前，首先必须搞清楚污水的性质，进水水质，水量与要求达到的排放标准。

     调节池由用户提供或构筑，一般为混凝土池体，调节池的容量必须根据排水周期、生产工艺等因素确定，一般调节池的容量为处理量的6-14倍。

     在设计该设备时可埋入地表以下，也可放置在地表以上，也可采用半埋式，设备个箱体间的管道由我单位提供。运行前只需连好想体检管道与进水水管，接好电缆即可运行。

     该设备用在寒冷地段可把设备检查口加高，把设备掩埋在冻土以下，设备即可正常运行。在南方地区设备可安置在室外地坪上，不需要盖房。

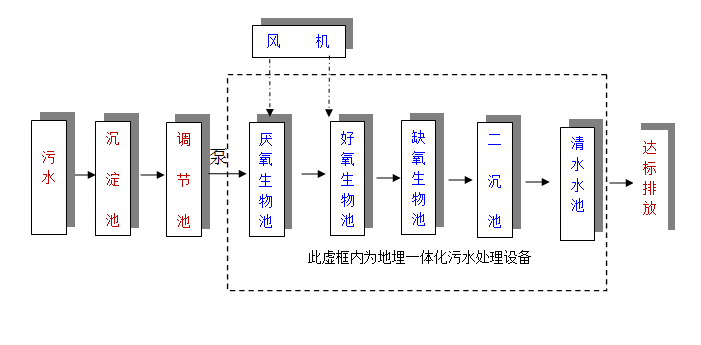

设备工艺流程参考图

工作原理

     一体化地埋式污水处理装置去除有机物及氨氮等，主要依赖于设备中的AO 生物处理工艺。其中工作原理是在A级，由于污水有机物浓度很高，微生物处于缺氧状态，此时微生物为碱性微生物，它们将污水中的有机物转化分解成NH-N，同时作为有机物作为电子供体，将NO=N,NO-N转化成N，而且还利用部分有机碳源和NH3-N合成新的细胞物质。所以A 级池不仅具有一定的有机物去除功能，减轻后续好氧池的有机负荷。以利于硝化作用的进行，而且依靠原水中存在的较高浓度有机物，完成反硝化作用，最终消除氮的富营养化污染。

     在O级由于有机物浓度已大幅度降低。但仍然有一定量的有机物及较高NH-N存在。为了使有机物得到进一步氧化分解，同时在碳化作用下处于完成情况下硝化作用能顺利进行，在O级设置有机物负荷较低的好氧型细菌（硝化菌），其中好氧微生物将有机物分解成CO2，作为养源，将污水中的NH-N转化成NO-N，O级池的出水部分回流到A级，为A级池提供电子接受体，通过反硝化作用最终消除氮污染。

主要特点

     一体化地埋式污水处理设备也可埋入地下，地表可作为绿化或广场用地，因此该设备不占地表面积，不需盖房，更不需要采暖保温。

     一体化地埋式污水处理设备有二级设备为钢结构组成，采用国内首创的防腐涂料进行防腐，具有耐酸碱盐汽油煤油老化耐冲磨，能带锈防腐，设备一般涂刷涂料之后，防腐寿命可达15年以上。

     一体化地埋式污水处理装置中的AO 生物处理供应采用推流式生物接触氧化池，它的处理效果优于完全混合式或二、三级串联完全混合生物接触氧化池。并且它比活性污泥池体积小，对水质适用性强，耐冲击性能好，出水水质稳定，不会产生污泥膨胀。同时在生物接触池中采用了新型弹性立体材料，它具有实际比表面积大，微生物挂膜，脱模方便。在同样有机负荷条件下，比其他填料对有机物的去除率高，能提高空气中的氯在水中的溶解度。

     由于在AO生物处理工艺中采用了生物接触氧化池，其填料的体积负荷比较低，微生物处于自身氧化阶段，因此产泥量较少。此外，生物接触氧化池所产生污泥的含水率远远低于活性污泥池所产生的污泥的含水率。因此，污水经WSZ型系列污水处理设备后所产生的污泥量较少，一般仅需90天左右排一次泥。

     一体化地埋式污水处理装置除采用了常规的鼓风机消音措施外（如隔振垫、消音器等），还在鼓风机房内壁设置了新型的吸音材料。使设备运行是的噪音低于50分贝，减轻了对周围环境的影响。

     一体化地埋式污水处理装置配有土壤脱臭措施，其利用钢筋混凝土结构池体上部空间设置了改良土壤及布气管。当恶臭成分通过土壤层溶解于土壤中的水分中，进而由于土壤的表面吸附作用及化学反应转入土壤，最终被其中的微生物分解而达到脱臭的目的。

     一体化地埋式污水处理装置配套全自动的电器控制系统及设备损坏报警系统，设备可靠性好。因此平时一般无需专人管理，只需每月或每季度的维修与保养。

安装说明

     1、鑫科系列地埋式污水处理成套设备可安装在草坪、广场、汽车停车场、道路、体育场、房屋的地下，不需要任何地表面积，检修孔与地面平齐，上有盖板，以便维修管理。如设备用在寒冷地带，可把检查高，使设备埋在冻土层以下。设备在地表以下安装好后即可覆土，上面可以走车、行人，对周围环境无影响。

     2、地基：地基承载力特征值fak≥100Kpa; 无地下水时，100mm砂垫层下素土夯实，设备两侧用素土填实；有地下水时，根据地质情况，地基承载力100Kpa时，要设置1OOmm－300mmCIO级混凝土垫层铺卵石或碎石夯实，厚100mm砂垫层，设备两侧用素土填实。

     3、基础：如用户有足够的土地面积，设备可安装在地坪以上。只需准备一块与设备外形相同的混凝土地坪作为基础。基础承压必须大于4T／m2，也同时要求水平、平整。

     4、如设备埋于地坪以下，根据说明书安装图与基础图进行施工，设备混凝土底板大小规格与平面安装图相同，池底负荷为3-5t／m池底标高与安装标高相同。基础标高必须小于或等于设备标高并保证下雨不积水，基础一般是素混凝土I是否配筋视当地地质情况而定，四周挖掘宽度必须离基础边线500mm以上，以便安装管道。

     5、检查井：检查井有砖砌井和组合式碳钢预制两种，设计人员可根据具体情况进行选用。为防止砖砌井壁渗透，要求井的内、外壁做防水砂浆抹面层，厚20mm(1:2防水砂浆，内掺水泥重量的5%的防水剂），阴角处抹45度斜面，厚50mm，有地下水时，在井外壁抹面层涂热沥青（或其它防水涂料）两道。

     安装前注意事项

     1、检查坑槽深度是否符合工程标高设计要求。

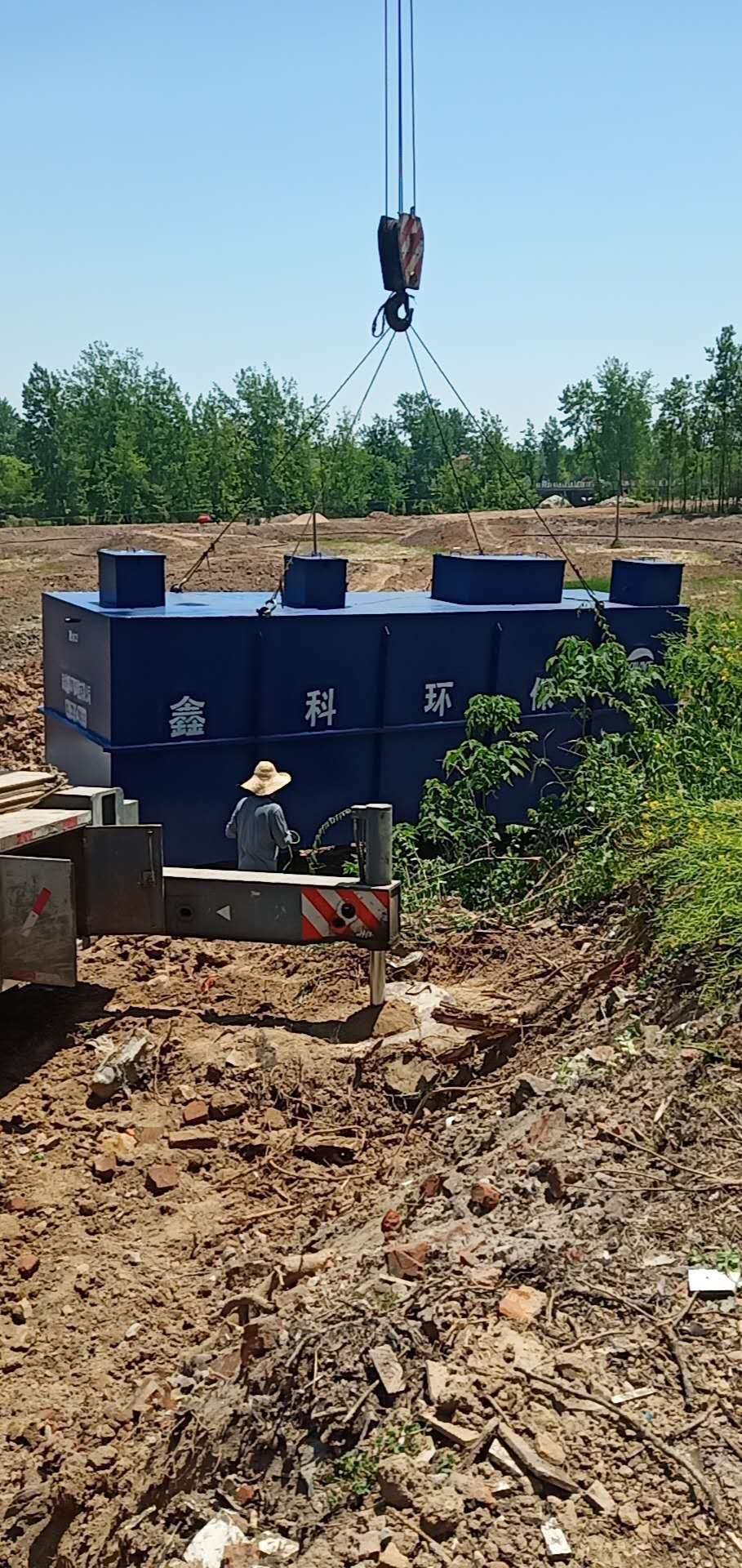

     2、吊装：根据安装图就位，吊装时检查进出口方向是否正确，设备的位置、方向不能放错。

     3、吊装就位后连接好管道。在设备四周覆土。直至设备检查孔。并平整地面。检查回填土是否密实。回填土达到标准后方可进行调试。

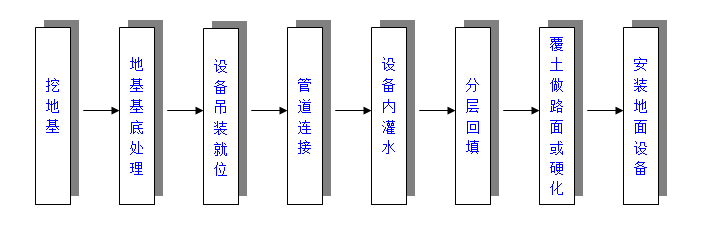

安装工序

   1、挖基坑：

  （1）根据型号的大小，必须进行放坡，放坡大小根据土质情况及产品顶部以上的覆土厚度，放坡角度为30-50度。

  （2）挖槽深度及污水管道相连接的进出水口标高。在计算标高时，要预留槽底200mm铺砂尺寸。

  （3）遇有地下水时应首先对地下水排除，根据示意图尺寸及要求进行基础处理，基层夯实，后进行铺砂。铺砂200mm并找平，砂内不允许有尖角、石块等杂物。

  （4）无地下水时。对基础进行夯实、铺砂。根据示意图及要求进行基础处理。

  （5）在遇有地下水位较高的地区。可采用提高降水挖槽，也可采用明降水挖槽。采用明降水挖槽时。必须做好施工前的准备工作。

     具体作法如下：

     坑槽挖好后，如遇坑槽内有泥浆，应再挖深20-30mm，将深坑槽内的水抽净后铺设干性混凝土，使之找平，确保产品安装后沉降一致。

     2、安装

  （1）根据安装图就位，吊装时检查进出口方向是否正确，罐体的位置、方向不能放错。互相间距必须准确。

  （2）产品吊装就位后，要测定水平度，如不平应进行调整，使之水平。

  （3）吊装就位后连接好管道，在设备内注入清水。检查各管道有无渗漏。

  （4）把电控箱控制线与曝气机、水泵接通。电控箱与电源接通。接线时注意电机、风机的方向，必须与所指方向相同。

  （5）在回填土完成后，安装地面风机设备、电控柜。

  （6）在设备安装完成后。必须先接通地埋设备所在地面电器设备和加药设备等配套的自来水管和电线。

     3、回填土

  （1）回填土前，产品内灌水至1／2水位，再进行回填，绝对不允许回填污泥，以防产品上浮，回填土执行无水回填土要求。

  （2）在回填土时。产品底部两侧必须用人工塞实。填到30-50cm以上时，每30cm必须夯实一次。直至与产品顶部相平。

  （3）产品顶部以上回填土必须密实，如产品设在道路地段。在地面未处理前。绝对不允许有车辆进行碾轧。

  （4）回填时回填土的质量必须符合回填土验收规范，绝对不允许用建筑垃圾为回填土使用。土中的尖角、石块及硬杂物必须剔出，回填时，必须均匀回填。切忌局部猛力冲击。

  （5）回填土达到施工规范要求后砌筑进口连接井（距池体0.8-1cm左右）连接井水道按通过用图施工，井底垫层必须夯实后浇筑混凝土底板，井中作流槽，并严格执行工程设计标高。

     4、调试

     安装好后即可调试。把设备接上污水，开启自来水管。启动水下曝气器或风机进行曝气，污水按正常处理水量不断进入设备内，这样一般15天后，氧化池内的填料上即可挂上生物膜，就可正常运行。

     设备必须建立一套定期的维护保养制度。主要易损部位是水下曝气机、污泥泵、控制箱等，应注意设备转向必须为正转，每运行3000小时保养一次。

设备日常维护故障维修注意事项：
     1、必须注意污水中不得有大块固体物质进入设备，以免堵塞管道与孔口和水泵损坏；
     2、设备人孔必须盖好，以防发生意外或掉入大块固体物质；
     3、进入地理式污水处理设备的污水PH值必须在6—9之间，偏酸偏碱会影响生物膜的正常生长；
     4、风机一般运行6个月左右需要换机油一次，以提高风机使用寿命；
     5、必须保证风机进气口畅通。

     一体化污水处理设备故障排除：一体化污水处理设备的保养维护和故障排除可根据不同的情况来处理，在实际生产当中发现问题灵活解决问题，及时处理解决问题，对设备的保养维护也非常有利。

操作流程

     我公司设备运行为，设备电控系统全部控制。

     设备接通电源后把开关调至“自动”位置。当调节池内水位上升至设定位置，提升泵开始工作，同时风机自动打开，开始曝气。当水位下降至设定水位线，浮球给水泵传递信号，停止运行。

     风机另给时间继电器控制，延长工作时间1.5小时。整个系统全自动控制，无需人工操作，运行稳定。

     如遇设备异常等，请与我方联系，我方将及时作出解答，回复。

服务承诺

     1、严格按业主的要求，保证进度，保证质量完成项目。

     2、凡是我方提供的所有材料以及整体工程，均实行 12 个月免费保修，该保修期自整体项目最终竣工验收合格之日起计算。

     3、凡属我方承包范围和内容的项目，我方在接到修理通知的4小时内给予答复， 48小时内必须派人修理。我方不在约定期限派人修理，贵司有权委托他人或自行修理，费用贵司可从质量保证金内扣除。

     4、在保修期内向业主提供的所有售后服务属无偿服务。

     5、我方承诺，对工程质量终身负责。因我方的原因在工程合理使用期限内造成人身和财产损害的，我方承担损害赔偿责任。我方将长期以优惠的价格提供备品备件，以及将具有专利产权、独家生产和销售的主要部件、备品备件、易损件等，作为备件存放于需方现场的。
